2020突如其來的疫情牽動著舉國上下的心，放棄了最重要的傳統節日-春節。這突然爆發的疫情讓所有關于醫療產品迅速變成炙手可熱的產品。電子體溫計也成了防控疫情的熱銷產品。

電子體溫計是利用熱電堆溫度傳感器輸出電信號，直接輸出的數字信號或者再將電流信號轉換成能夠被內部集成的電路識別的數字信號，然后通過顯示器顯示以數字形式的溫度，能記錄、讀取被測溫度的最高值。那么關于熱電堆傳感器的原理和特點你知道嗎？

熱電堆主要是由熱電偶構成的一種是一種熱釋紅外線傳感器器件。由兩個或多個的熱電偶串接組成，各個熱電偶輸出的熱電勢是互相疊加的。主要應用于耳式體溫計、放射溫度計、電烤爐、食品溫度檢測等領域中，作為溫度檢測產品器件獲得了廣泛的應用。


熱電堆傳感器特點

1、它不需要冷卻，但在整個溫度測量范圍內能達到±1℃的精度。

2、對于比較窄的溫度測量范圍，例如體溫測量，精度可以達到±0.1℃。

3、熱電堆紅外測溫傳感器直接感應熱輻射，為非接觸溫度測量器件提供完美的解決方案，它的具有創新的硅基微機械技術保證了它的極好的長期穩定性，非常低的溫度靈敏系數，極好的光電特性。

4、熱電堆紅外傳感器使非接觸溫度測量系統具備很低的價格。

熱電堆傳感器結構

輻射接收面分為若干塊，每塊連接一個熱電偶，并把它們串聯起來就構成熱電堆。按用途的不同可分為實用的熱電堆可以制成細絲型和薄膜型，也可以制成多通道型和陣列型器件。

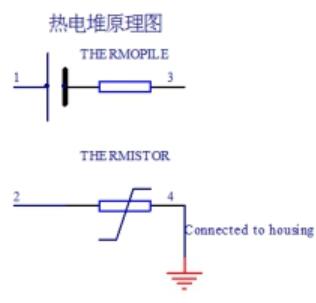

熱電堆傳感器原理

被紅外線照射的吸收膜是一種熱容量小、溫度容易上升的薄膜。在緊靠襯板中央的下部為一空洞結構，這種結構的設計確保了冷端和測溫端的溫度差。熱電偶主要是由多晶硅與鋁構成，兩者串聯連接。當各個熱電偶測溫端溫度上升時，熱電偶相互之間就會產生熱電動勢Vn，因此在輸出端就可以獲得它們的電壓之和。


 英尚微電子7F55紅外熱電堆傳感器
