在某些應用中，需要較大容量的存儲空間用于存儲數據；可以通過SPI 外擴NOR Flash，NAND Flash, 或者通過SDIO擴展SD Card或TF-Card。但有些需要高速存儲數據，上述方式還是不夠快速，這時可以使用MM32F3270系列的FSMC來外擴并行NOR Flash來實現。

并行NOR Flash與并行SRAM和PSRAM的讀寫接口大部分相同，但NOR Flash的寫入速度與SRAM和PSRAM比較，相對較慢，需要通過NWAIT 信號檢查NOR Flash的操作狀態，并做一些等待，相應的時序需要根據不同的NOR Flash芯片所規定的參數而做相應的設置即可。

結合MM32F3270 的FSMC外部接口信號，可使用異步方式訪問Nor Flash，可以選用復用或非復用方式擴展NOR Flash，還可以通過配置實現外擴8位總線或16位總線接口的NOR Flash。

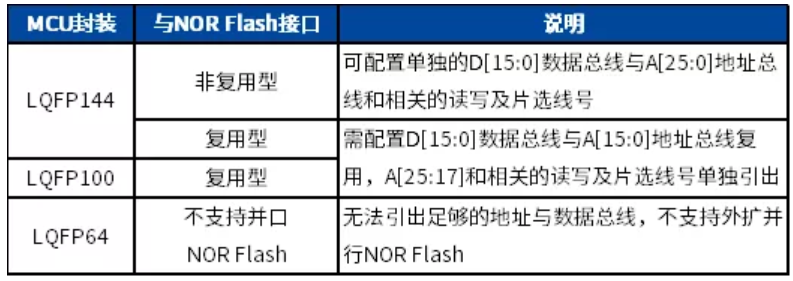

MM32F3270系列MCU因為封裝的原因，導致只有部分MCU產品可以通過硬件復用出全部或部分的FSMC接口的相關GPIO；外擴NOR Flash也只有使用 LQFP144引腳封裝MCU芯片才能支持連接地址數據非復用和復用方式外擴并行NOR Flash；而LQFP100引腳封裝芯片因地址線縮減，僅支持連接地址數據復用方式外擴并行NOR Flash。LQFP64因為無法引出足夠的地址與數據總線，同樣不支持外擴并行NOR Flash。目前市場上非復用型16位數據總線接口的NOR Flash也是較為普遍。

靈動微電子是本土領先的通用32位MCU產品及解決方案供應商。MCU產品以MM32為標識，基于Arm Cortex-M系列內核，自主研發軟硬件和生態系統。代理商英尚微為客戶提供從硬件芯片到軟件算法、從參考方案全方位支持。
